本檢測設備適用于汽車電機、空調電機、洗衣機、碎紙機、伺服電機、步進電機等等鐵殼定子之綜合測試，采用工業控制計算機，自動檢查判定試品定子之良否，測試數據實時顯示、保存到本地或服務器。
設備規范：
- 1、交流耐壓測試
- （1）測試電壓范圍：AC100～2800V。
- （2）電壓調節方式:軟件中輸入測試電壓，測試時自動加載到設定值。
- （3）電壓精度：±1.0%
- （4）容量：500VA
- （5）泄露電流設定：0.5/1/2/5/10mA/20mA六段設定，精度：±0.5%
- （6）加壓方式：線圈與鐵芯之間
- （7）合格/不合格品判定方法：當泄露電流高于設定值時，判定為不良品，并由測試軟件輸出為聲光報警。
- 2、絕緣電阻測試
- （1）測試電壓：DC500V、DC1000V
- （2）測試范圍：10～500MΩ
- （3）綜合精度：±2.0%
- （4）加壓方式：線圈與鐵芯之間
- （5）合格/不合格品判定方法：當絕緣電阻低于設定下限，判定為不良品，并由測試軟件輸出為聲光報警。
- 3、冷態電阻測試
- （1）測試范圍： （a）0.001～9.999 （分辨率0.100uΩ） （b）1.000～99.99 （分辨率0.010mΩ） （c）100.0～999.9 （分辨率0.100mΩ）
- （2）精度：±0.5% 自動溫度補償，可換算任意溫度下的電阻值。
- （3）測試方法：繞組與繞組之間
- （4）合格/不合格品判定方法：由程序讀取繞組測試值，與上下限基準值做比較判定，不合格時程序聲光報警。

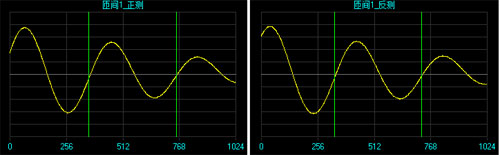

- 4、匝間絕緣測試
- （1）測試電壓范圍：100V～3800V
- （2）電壓精度：±1%
- （3）電壓調節方式：軟件中輸入測試電壓，測試時自動加載到設定值。
- （4）脈沖上升時間：1.2μs
- （5）判別方式：Δs/s Δf/f判別
- （6）加壓方式:各繞組分別測試
- （7）合格/不合格品判定方法：由程序讀取匝間波形之標準值，測試波形與標準波形之比較，超過設定值程序聲光報警。
- 5、定子轉向測試
- （1）測試電壓范圍：250VAC/380VAC（兩種方式可選擇）
- （2）電壓調節方式：250VAV手動調壓
- （3）判別方式：正轉、反正、或不轉
- （4）加壓方式:主相與高檔
- （5）合格/不合格品判定方法：由程序讀取定子轉向方向，與設定方向不吻合判定為不合格品，程序聲光報警。
重要特點
- ．定子全部電氣性能測試項目一次性高速自動完成；
- ．各檢測項目可任意開通或屏蔽，并可任意設定判定的合格標準，遇檢測結果數據超標自動聲光報警；
- ．環境溫度自動補償，確保測試精度；
- ．單工位／多工位可選，極高的實用性及測試效率；
- ．耐壓和匝間電壓調節可選擇手動或自動調節方式；
- ．系統切換部分采用進口高壓真空鋼簧管繼電器，耐壓壹萬伏，工作測試壹億次；
- ．客戶可以根據測試要求自動進行項目編程；
- ．可存儲、編輯、調用各種型號規格定子自動檢測數據標準，可遠程監控測試數據。
